详解汽车四轮定位仪的构成及检测方式

摘要：四轮定位仪涉及了机械、光学、电子、计算机软件、数学模型等多项领域的知识，从构成来看，四轮定位仪主要由上位机和下位机组成。上位机包括箱体、电脑主机、显示器、打印机、软件、通讯系统。下位机由测量传感器、夹具、转角盘组成。

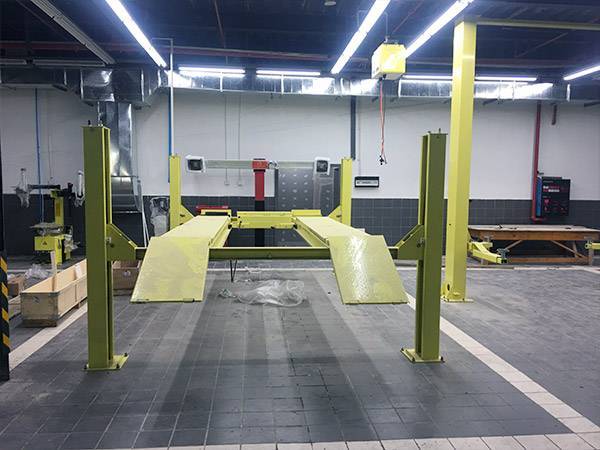

　　四轮定位仪涉及了机械、光学、电子、计算机软件、数学模型等多项领域的知识，从构成来看，四轮定位仪主要由上位机和下位机组成。上位机包括箱体、电脑主机、显示器、打印机、软件、通讯系统。下位机由测量传感器、夹具、转角盘组成。

　　箱体：位于四轮定位仪前方，里面有计算机、打印机、显示器、键盘、鼠标以及夹具传感器或夹具反像板等。

　　电脑主机：它是运行主程序的载体，可以是电脑市场的组装机、品牌机、商用机。

　　软件：即所用的操作系统和四轮定位仪应用程序，与电脑主机共同决定了可视性、操作性、功能稳定性、测量速度等因素。操作系统可以是windows98、windows2000、windowsXP。

　　通讯系统：分为有线与无线、蓝牙等方式。使用那种方式决定了使用的方便快捷性。

　　测量传感器：它是测量车辆四轮的尺子，决定了整机的测量精度。也从侧面反映了四轮定位仪的技术属性。传感器由壳体、单片机主板、传感元件（液体、光学或纯光学及CCD）、通讯系统、电池等部分组成。所用元器件多，非常精密，费用高。

　　夹具：它是把测量传感器固定在车辆的轮子上的装置。四个夹具和测量传感器有一定的协调性，决定了其测量值是否标准准确。

　　目前市场上常见的四轮定位仪的检测方式主要有：激光、PSD、CCD及3D。

　　激光是一种平行光束。由于激光都是以平行的直线束输出的，其束度的测量范围较窄，无补偿且需人工计算推力线，其测量精度低，检测速度慢。因光大与刻度的关系，而且激光很容易受外界干扰，因此用激光做光源应用于四轮定位仪并不理想。并且激光对人眼视力有一定伤害，得不到安全认证。

　　PSD又称光电位置传感器。它的工作原理是：当PSD的受光面某一位置存在光照的情况下，其输出电流会有相应变化，从而可以得到光照位置，它是一种模拟器件。它只能测量单一光点。PSD的温度漂移严重并且受环境光线的影响。温度变化可以使其输出的零位变化几十毫伏，光线的影响使系统取值不稳定，这两项叠加在一起，便使PSD失去了测量精度和设备稳定性。
